KIT FISSAGGIO COMPLETO PER 4 MODULI FOTOVOLTAICI IN VERTICALE TETTO PIANO

  • KIT FISSAGGIO COMPLETO PER 4 MODULI FOTOVOLTAICI IN VERTICALE TETTO PIANO
Disponibilità:
Disponibile
Codice Prodotto:
KSTP4
Produttore:
ALUSISTEMI
Non ancora recensito Scrivi una recensione
Prezzo Iva Esclusa*
445,05

SCEGLI IVA

Kit fissaggio completo per 4 moduli fotovoltaici su tetto piano (larghezza massima 1 mt)

Kit struttura di sostegno per il montaggio e l'installazione su tetto piano di 4 pannelli solari fotovoltaici.

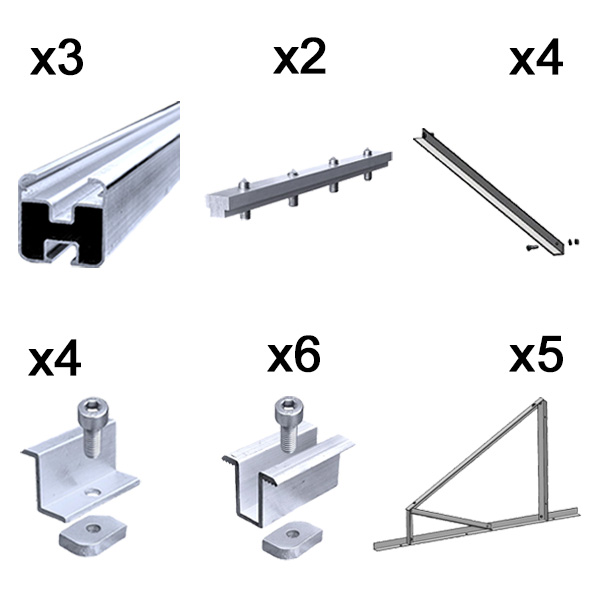

Il kit per installare 4 pannelli fotovoltaici su tetto piano è formato da:
- 5 Supporto triangolare 30° senza zavorra
- 2 Barretta di allineamento longherone
- 3 Profilo longherone in alluminio da 3,15 mt.
- 4 Morsetto finale con blocchetto eccentrico e vite
- 4 Staffa di rinforzo controvento in alluminio per supporti fissi triangolari tetto piano
- 6 Morsetto centrale con blocchetto eccentrico e vite

Questo kit di staffaggio serve a fissare i moduli su tetti piani.
La sua installazione è semplice e veloce, infatti l'alluminio permette una maneggevolezza notevole con un peso totale molto basso.

Le fasi di montaggio del kit di supporto per tetto piano sono le seguenti:
1. Fissare sulla superficie piana del tetto i 5 supporti triangolari equidistanti fra loro;
2. Tagliare 1 profilo in due parti uguali ed unirle, mediante le 2 barrette di allineamento ai 2 profili interi, ottenendo due longheroni di circa 4,80 mt ciascuno
3. Fissare i 2 profili longherone ricavati sui supporti precedentemente montati, in modo da ottenere due sbarre parallele equidistanti;
4. Appoggiare delicatamente i 4 pannelli fotovoltaici sui profili e bloccare il tutto con i 4 morsetti finali e i 6 morsetti centrali;
4. Fissare sul retro dei supporti triangolari i 4 controvento collegando, rispettivamente, la parte superiore del supporto che precede con quella inferiore di quello che segue, fino ad ottenere tre diagonali consecutive.

Kit fissaggio completo per 4 moduli fotovoltaici su tetto piano



Scrivi una recensione

KIT FISSAGGIO COMPLETO PER 4 MODULI FOTOVOLTAICI IN VERTICALE TETTO PIANO

SUPPORTO TRIANGOLARE FISSO A 30° PER MODULO FOTOVOLTAICO VERTICALE

x 5

€48,91

STAFFA DI RINFORZO CONTROVENTO IN ALLUMINIO PER SUPPORTO TRIANGOLARE FISSO

x 4

€18,26

PROFILO IN ALLUMINIO LONGHERONE 40X40 MM BARRA DA 3.15 M

x 3

€28,14

BARRETTA DI ALLINEAMENTO LONGHERONE 40X40 E 45X45 MM

x 2

€4,89

MORSETTO CENTRALE CON BLOCCHETTO ECCENTRICO E VITE DA 30 A 33 MM

Scegli prodotto Scegli prodotto
x 6

€3,29

MORSETTO FINALE CON BLOCCHETTO ECCENTRICO E VITE 30MM

Scegli prodotto Scegli prodotto
x 4

€3,38

Totale Kit:
€445,05
