KIT FISSAGGIO COMPLETO PER 7 MODULI FOTOVOLTAICI IN VERTICALE TETTO A FALDA CON VITE PER CALCESTRUZZO

Kit fissaggio completo per 7 moduli fotovoltaici su tetto a falda con vite per calcestruzzo (larghezza massima 1,30 mt)

Kit struttura per tetto a falda con tegola o coppo in calcestruzzo per 6 pannelli solari fotovoltaici.
In particolare, il kit KSVC7 è formato da 62 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

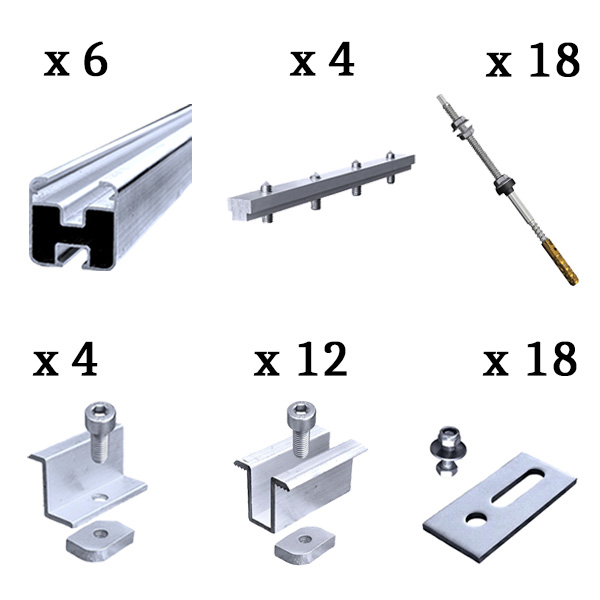

Il kit è formato da:
- 6 Profilo longherone in alluminio da 3,15mt.
- 4 Barretta di allineamento longherone
- 4 Morsetto finale con blocchetto eccentrico a vite
- 12 Morsetto centrale con blocchetto eccentrico a vite
- 18 Vite autofilettante doppio filetto per calcestruzzo
- 18 Piastrina per elementi filettati M10 in acciaio inox

Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l'alluminio permette una maneggevolezza notevole con un peso totale molto basso.

Le fasi di montaggio del kit KSVC7 sono le seguenti:
1. Forare, con diametro opportuno, le 18 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 18 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;
3. Inserire le 18 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all'altezza desiderata;
4. Unire i 6 profili tra loro, mediante le 4 barrette di allineamento, in modo da ottenere due longheroni di circa 8,2mt ciascuno;
4. Fissare sulle piastrine i  profili longherone ricavati, in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente i 7 pannelli fotovoltaici sui profili e bloccare le parti esterne con i 4 morsetti finali e quelle centrali con i 10 morsetti centrali.
