• KIT FISSAGGIO COMPLETO PER 1 MODULO FOTOVOLTAICO IN VERTICALE TETTO A FALDA CON VITE PER LEGNO
Disponibilità:
Disponibile
Codice Prodotto:
KSVL1
Produttore:
ALUSISTEMI
Non ancora recensito Scrivi una recensione
Prezzo Iva Esclusa*
71,78

SCEGLI IVA

Kit fissaggio completo per 1 modulo fotovoltaico su tetto a falda con vite per legno (larghezza massima 1 mt)

Kit struttura per tetto a falda con tegola o coppo con vite per legno per 1 pannello solare fotovoltaico.
In particolare, il kit KSVL1 è formato da 13 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

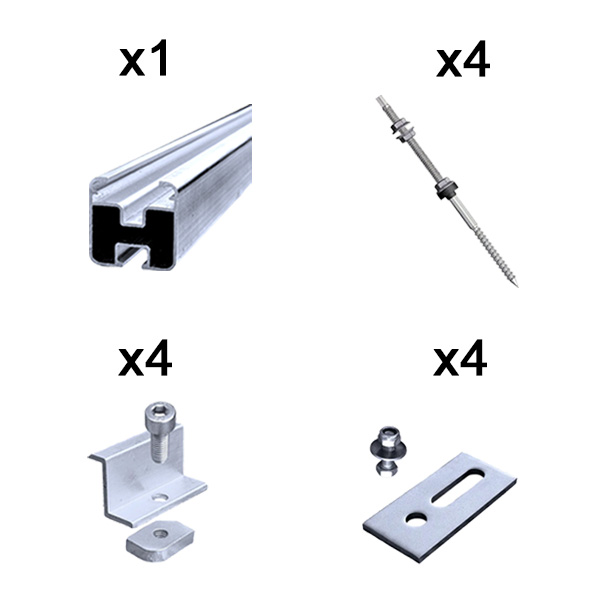

Il kit è formato da:
- 1 Profilo longherone in alluminio da 3,15 mt.
- 4 Morsetto finale con blocchetto eccentrico a vite
- 4 Piastrina M10 per elementi filettati in acciaio inox
- 4 Vite autofilettante doppio filetto per legno (lunghezza selezionabile)

Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l'alluminio permette una maneggevolezza notevole con un peso totale molto basso.

Le fasi di montaggio del kit KSVL1 sono le seguenti:
1. Forare, con diametro opportuno, le 4 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 4 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;
3. Inserire le 4 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all'altezza desiderata;
4. Tagliare il profilo in due parti uguali e fissarle sulle piastrine in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente il pannello fotovoltaico sui profili e bloccare il tutto con i 4 morsetti finali.

Rivenditore Fissaggio Fotovoltaico per Legno



Scrivi una recensione

KIT FISSAGGIO COMPLETO PER 1 MODULO FOTOVOLTAICO IN VERTICALE TETTO A FALDA CON VITE PER LEGNO

PROFILO IN ALLUMINIO LONGHERONE 40X40 MM BARRA DA 3.15 M

x 1

€28,14

MORSETTO FINALE CON BLOCCHETTO ECCENTRICO E VITE 30MM

Scegli prodotto Scegli prodotto
x 4

€3,38

PIASTRINA PER ELEMENTI FILETTATI M10 IN ACCIAIO INOX

x 4

€2,78

VITE AUTOFILETTANTE (DOPPIO FILETTO) PER LEGNO 160 MM

Scegli prodotto Scegli prodotto
x 4

€4,75

Totale Kit:
€71,78
